项目背景:从单点告警转向连续风险画像
地铁高铁线路轨道电缆与外破入侵监测解决方案面向地铁区间、高铁线路、轨旁电缆、车站设备区、牵引供电通道、道床与重点施工邻近区的长期安全与状态管理。此类对象通常跨越多个空间、工艺区段或资产编号,风险不是在固定测点上按计划出现,而会沿线路、设备边界或结构薄弱位置迁移。现场重点关注动力电缆过热、轨道异常振动、外物侵限、沿线施工、结构冲击和列车运行强背景噪声。传统点式传感、人工巡检和视频能够提供局部证据,却难以完整描述异常从出现、扩展到处置的全过程。
本方案以DTS、DAS、FBG为核心,把传感光纤布置到真正需要观察的路径上,形成连续、可定位、可回放的数据链。建设目标不是增加一套孤立设备,而是连续监测电缆温度与沿线声振事件,通过时空轨迹区分列车、人员、施工和异常冲击。因此,方案设计从资产风险清单开始,以可验证的监测目标为边界,再确定主机量程、空间分辨率、采样方式、传感光缆结构、软件接口和告警策略。
现场风险链与监测边界
围绕地铁区间、高铁线路、轨旁电缆、车站设备区、牵引供电通道、道床与重点施工邻近区,建议把风险链拆分为诱因、早期征兆、状态发展和后果四个层次。动力电缆过热、轨道异常振动、外物侵限、沿线施工、结构冲击和列车运行强背景噪声既可能独立出现,也可能由负荷、环境、施工或维护活动共同触发。传感系统重点捕获温度、声振、应变或局部状态的可测变化,并把它们对应到具体资产和里程。
光纤传感机理与技术组合

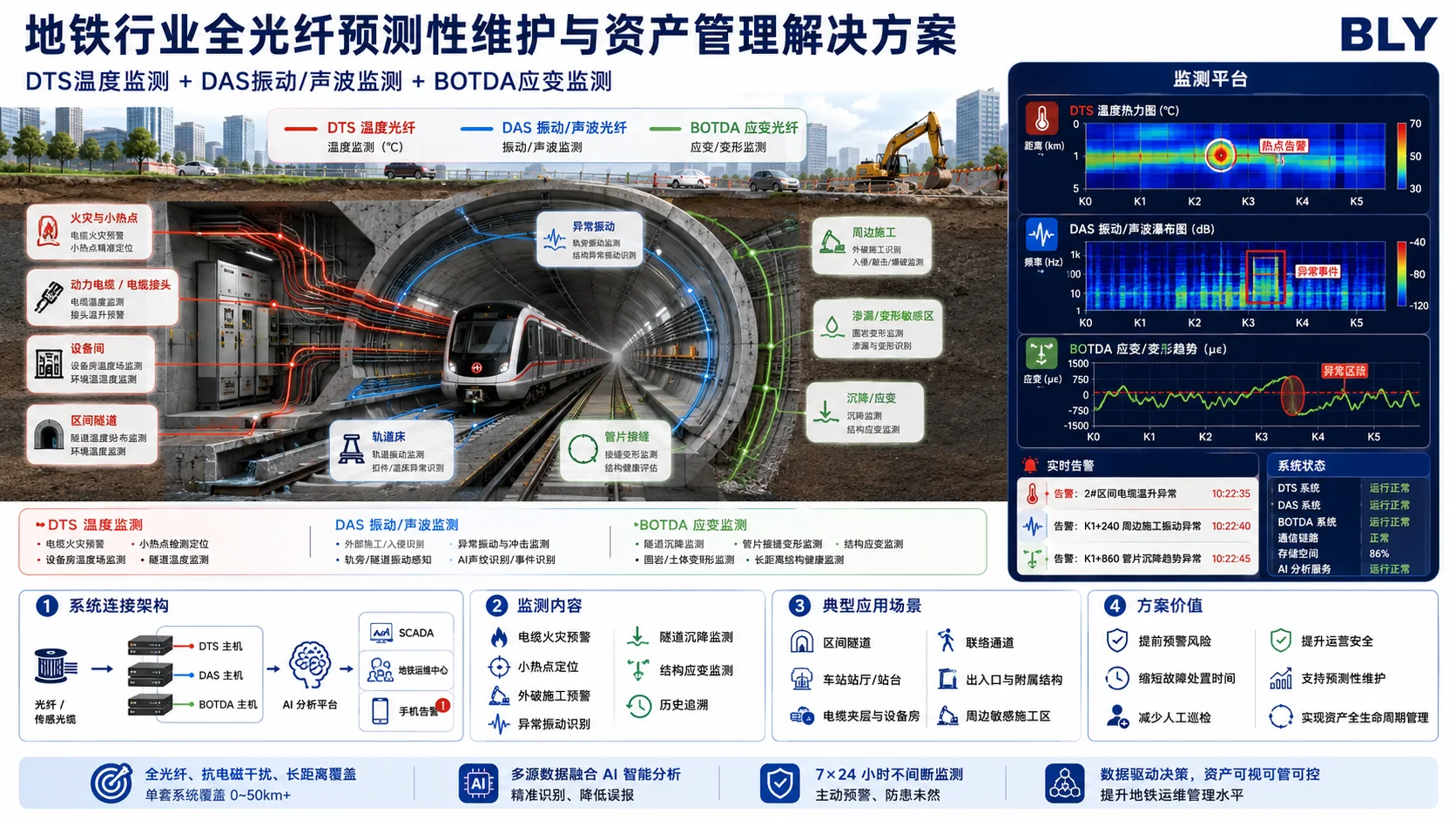

综合方案把 DTS 的连续温度、DAS 的动态声振、BOTDA/BOTDR 的慢变应变以及 FBG 或硅光传感器的关键点高灵敏测量放到同一空间坐标中。不同机理互为证据:温度回答是否存在热异常,声振回答事件何时发生及其动态特征,应变回答结构是否出现累积变化,点式传感器则补充关键设备的局部状态。
结合本项目,推荐技术组合为DTS、DAS、FBG。选型时同时核对监测距离、空间分辨率、定位精度、通道数、动态范围、采样周期、工作温度和通信方式。参数应服务于连续监测电缆温度与沿线声振事件,通过时空轨迹区分列车、人员、施工和异常冲击,不能仅比较宣传页上的单项指标。对于长距离线路,应优先保证信噪比、可靠定位和远端稳定性;对于局部高风险区域,则应关注传感耦合、有效感知长度和响应时间。

系统架构:感知、解调、平台和联动
系统由传感光缆或光纤传感器、光纤接续与保护单元、DTS、DAS、FBG解调设备、边缘数据处理、工程应用软件和上层接口组成。现场信号经光纤返回主机后,先完成质量控制、里程校准和参数解算,再映射到资产台账。平台输出实时曲线、时空图、事件列表、风险分区、历史趋势和报告,而不是只显示一条抽象波形。
接入综合监控、信号、供电、视频与工务平台,形成区间定位和跨专业处置。接口设计应明确数据字典、时间同步、告警确认、离线缓存和恢复补传。对重要项目建议保留原始数据或特征数据的分级存储策略,使事故复盘、算法优化和阈值调整有据可依。
传感光缆与现场布置方法
推荐布置原则为:DTS沿牵引供电和站内电缆布置,DAS复用线路光缆或敷设专用缆,关键结构点辅以FBG。光缆安装质量直接决定系统最终效果,同一台主机连接在不同固定方式、护套材料和耦合条件下,响应可能明显不同。设计文件应给出起止里程、余缆位置、接头盒、跨区边界、固定间距、弯曲半径、牵引张力和保护方式。
数据分析与分级告警策略
平台不把多套主机简单拼接,而是建立统一里程、统一资产编码和统一时间轴。告警先在单一参数内完成质量判别,再进行跨参数复核。例如异常声振与温度变化同位置出现时提高风险等级;只有短时冲击而无后续温度或应变变化时,则进入观察或人工确认流程。
针对本场景,项目初始判据为:建立列车运行模板和时刻表关联,利用事件速度、方向、频谱和持续时间进行分类。建议设置提示、预警、报警和紧急四级状态,每一级对应不同的确认时限、复核方式和处置动作。阈值在试运行期根据真实工况校准,任何修改都记录版本、原因和生效时间。告警页面同时显示位置、资产名称、当前值、基线偏差、持续时间和关联证据,减少值班人员在多个系统之间来回查找。

调试、验收与性能确认
综合验收需分别验证各感知链路,并完成跨系统时钟、里程、资产编码和联动逻辑测试。模拟事件应覆盖单参数异常、多参数同时异常、通信中断和传感光缆故障,确认系统在降级状态下仍能给出明确提示。
运行维护与长期有效性
运维评价不只看设备在线率,还应统计有效告警率、确认时长、误报原因、漏检复盘、工单闭环和趋势发现数量。通过持续标注真实事件,可逐步优化识别模型,使系统从建成可用转向长期好用。
与既有系统的协同方式
接入综合监控、信号、供电、视频与工务平台,形成区间定位和跨专业处置。建议由光纤平台负责专业解调、曲线分析和原始证据保存,上层系统负责统一展示、值班流程和工单闭环。接口可按项目条件采用 Modbus TCP、OPC UA、IEC 类规约、REST API、消息队列或无源接点,但应避免只传递一个无法解释的总报警。
地图、平面图或工艺流程图中的每个告警都应能够反查原始曲线和历史趋势;上层系统的处置结果也应回写事件记录。这样才能把监测、确认、处置、复盘和阈值优化连成闭环。
方案价值、适用条件与技术边界
方案价值体现在把地铁区间、高铁线路、轨旁电缆、车站设备区、牵引供电通道、道床与重点施工邻近区从抽样巡检转为连续观察,并把动力电缆过热、轨道异常振动、外物侵限、沿线施工、结构冲击和列车运行强背景噪声对应的早期征兆留存为可追溯数据。对长距离、强电磁、无人值守或危险环境,光纤无源、抗电磁干扰和一纤多点的特点可以明显减少沿线供电与维护工作。更重要的是,系统用位置和趋势帮助运维团队缩小排查范围,为状态检修和风险排序提供依据。
选型与深化设计建议
初步选型时可按五个问题展开:第一,保护对象是地铁区间、高铁线路、轨旁电缆、车站设备区、牵引供电通道、道床与重点施工邻近区中的哪些区段;第二,希望发现动力电缆过热、轨道异常振动、外物侵限、沿线施工、结构冲击和列车运行强背景噪声中的哪一类征兆;第三,需要达到怎样的定位、响应和采样能力;第四,现场能够提供何种敷设、供电、通信和机柜条件;第五,告警由谁确认并进入哪个处置流程。
在此基础上再确定DTS、DAS、FBG的组合、传感光缆结构、单端或双端光路、通道冗余、软件授权和接口。对于分期建设项目,应预留光纤、机架、网络地址与平台容量;对于远距离或多站点项目,应同时评估集中解调、分布式边缘节点和远程运维方式。
本场景的工程验证与适用边界
铁路旁的光缆可能绕行设备房、桥台或通信井,光纤里程不能直接替代线路公里标。应通过已知位置的受控事件和路由资料建立映射,轨道方向、上下行及并行线路在平台中分别标识。
列车正常经过会产生连续移动声振轨迹,外部施工识别需要与正常运行状态区分。模型验证宜覆盖不同车次、速度及维护时段,不只使用同一天的片段。温度监测链路还应独立核对电缆回路和接头,不能把铁路沿线 DAS 覆盖范围当作电缆测温已全部覆盖。
