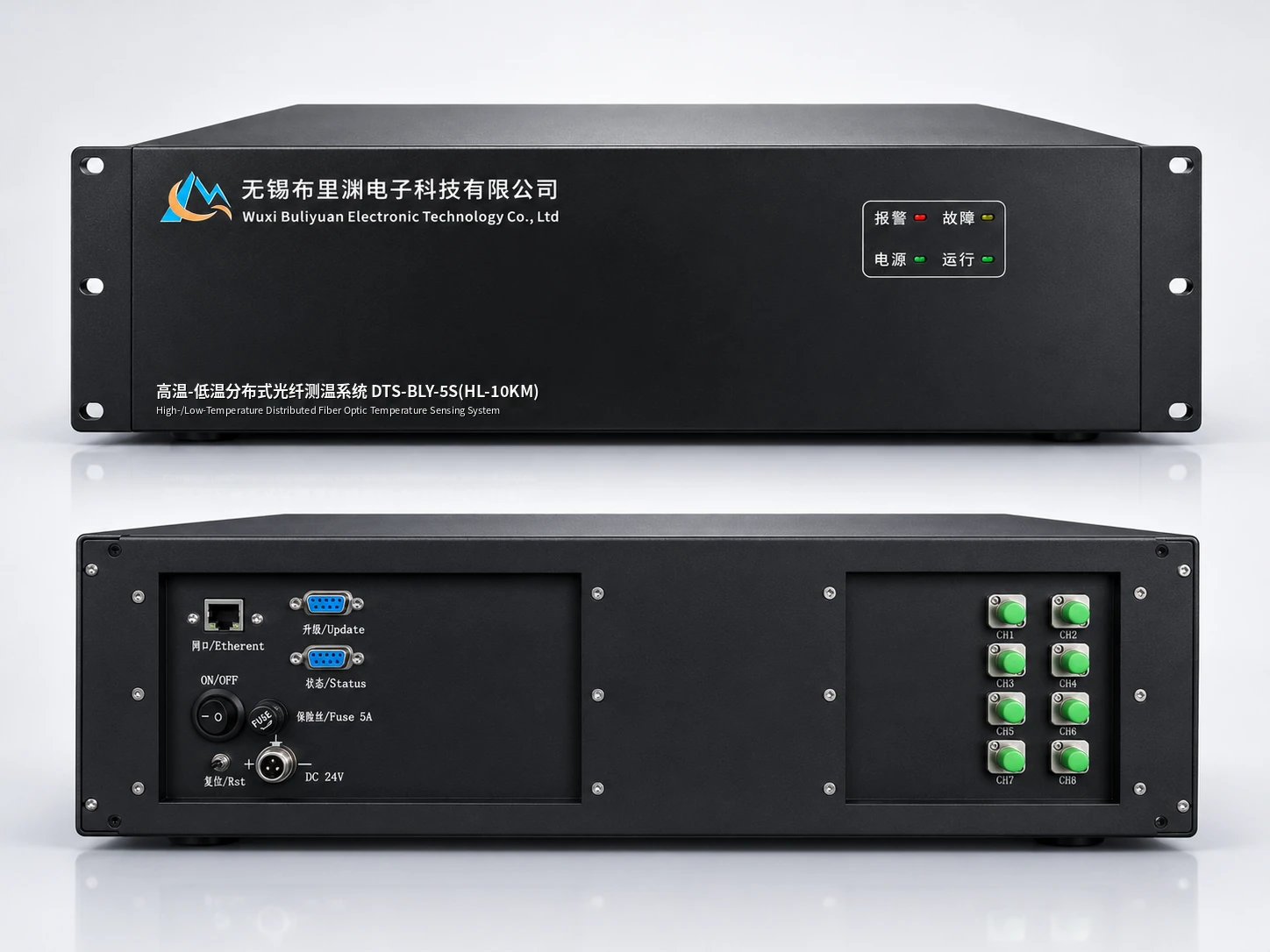

DTS-BLY-5S (HL-10km) · 高低温定制测温系统
面向高低温工艺的定制测温，需配套对应温区的传感光缆。
高温--低温分布式光纤测温系统（定制专用）
High-/Low-Temperature Distributed Fiber Optic DTS System
产品型号 / Model: DTS-BLY-5S (HL-10km)
用于沿光纤连续获取温度分布与异常位置。测量量程、光纤类型、通道及现场光缆按对应型号选配。
Measures continuous temperature profiles and abnormal-temperature locations along the fiber. Select range, fiber type, channels and sensing cable for the specified model.
典型应用 Typical applications
宽温域应用：液氮系统、高温炉、卫星发射设施及核电高温环境
Wide-temperature-range applications: liquid nitrogen systems, high-temperature furnaces, satellite launch facilities, and high-temperature nuclear power environments.
空间分辨率、采样间隔与定位精度为不同指标。温度精度随光纤长度、采集时间、温区及光缆配置变化；各项最优指标不代表在同一配置下同时达到。
Spatial resolution, sampling interval and location accuracy are distinct quantities. Temperature accuracy depends on fiber length, acquisition time, temperature range and cable configuration; optimum values are not necessarily simultaneous.
空间分辨率按10%–90%阶跃响应口径列示，采用“±”空间范围记法；定位精度另列。规格比较须采用相同定义与测试条件。
Spatial resolution uses the 10%–90% step-response criterion and the ± spatial-extent notation used in this datasheet. Location accuracy is specified separately. Compare specifications using the same definitions and test conditions.
技术参数 Technical specifications
| 参数 / Parameter | 规格 / Specification |
|---|---|
| 光纤类型 / Fiber Type | 多模光纤 / Multimode Fiber |
| 中心波长 / Center Wavelength | 1550 nm |
| 测量距离 / Measurement Range | 10 km |
| 空间分辨率 / Spatial resolution | ±0.5 m |
| 定位精度 / Location Accuracy | ±0.5 m |
| 测量时间 / Measurement Time | ≤2 s/km （软件可调） / software-adjustable |
| 温度测量范围 / Temperature Measurement Range | -200°C to 900°C （取决于传感光缆类型） Depending on sensing cable type |
| 温度测量精度 / Temperature Accuracy | ±0.1°C @ 2 km, ±0.5°C @ 10 km; 高温段与低温段精度降低 / accuracy may decrease in high- and low-temperature ranges |
| 温漂标准 / Temperature Drift Specification | 温度漂移 ≤ 0.05°C/°C（环境温度） / Temperature drift ≤ 0.05°C per 1°C ambient change |
| 温度分辨率 / Temperature Resolution | 0.02°C |
| 测量通道 / Measurement Channels | 最多16通道 / Up to 16 channels |
| 光纤接头 / Optical Connector | FC/APC |
| 工作电源 / Power Supply | DC 24 V，最大功耗≤96 W DC 24 V; maximum power consumption ≤96 W |
| 操作温度 / Operating Temperature | -10°C to 40°C |
| 存储温度 / Storage Temperature | -20°C to 70°C |
| 通信接口 / Communication Interfaces | 2路RS-232、1路RJ45以太网 2 × RS-232, 1 × RJ45 Ethernet |
| 尺寸（W×D×H） / Dimensions (W × D × H) | 482.6 mm × 327.7 mm × 132.8 mm （3U机架式 / 3U rack-mount） |
| 重量 / Weight | 12 kg |
