光纤传感教学实验平台与科研仪器软件定制解决方案

从演示仪器到可复现实验平台

高校教学与科研平台对光纤传感系统的要求，与工程现场的长期报警任务有所不同。教学需要让学习者理解测量链路、参数含义和误差来源；科研需要能够保存原始条件、重复实验并比较不同算法；定制仪器则需要明确接口、版本和交付边界。平台建设应先确定实验目标，再选择解调主机、传感头、光缆与软件，不以仪器种类数量作为唯一评价依据。

本方案面向光电、仪器、自动化、土木、能源及相关专业的实验教学和应用研究，围绕拉曼分布式光纤测温 DTS、声波振动 DAS、布里渊温度应变 BOTDA/BOTDR，以及 FBG、硅光等点式传感组织模块。各模块可以按课程与研究方向分期配置，不要求一套基础教学平台同时具备所有高端研究功能。

实验任务与测量对象分别定义

平台设计首先形成一张实验任务表：每项任务写明被测物理量、施加激励的方法、参考仪器、记录数据及评价指标。温度实验关注稳定热源、温度分布和动态响应；振动实验关注激励、频谱、传播与安装方向；应变实验关注加载、温度交叉敏感和力的传递。只有把这些条件写清，才有可能判断实验结果是否支持预期结论。

课程演示与科研测量可使用同一类设备，但数据开放程度、重复性要求和软件权限需要分别规划。教师侧负责实验配置与设备保护，学生侧保留必要的观察和数据处理功能；科研人员需要的原始数据访问或自定义处理接口，作为独立功能确认。未经确认的接口不应在教学计划中被当作现成能力。

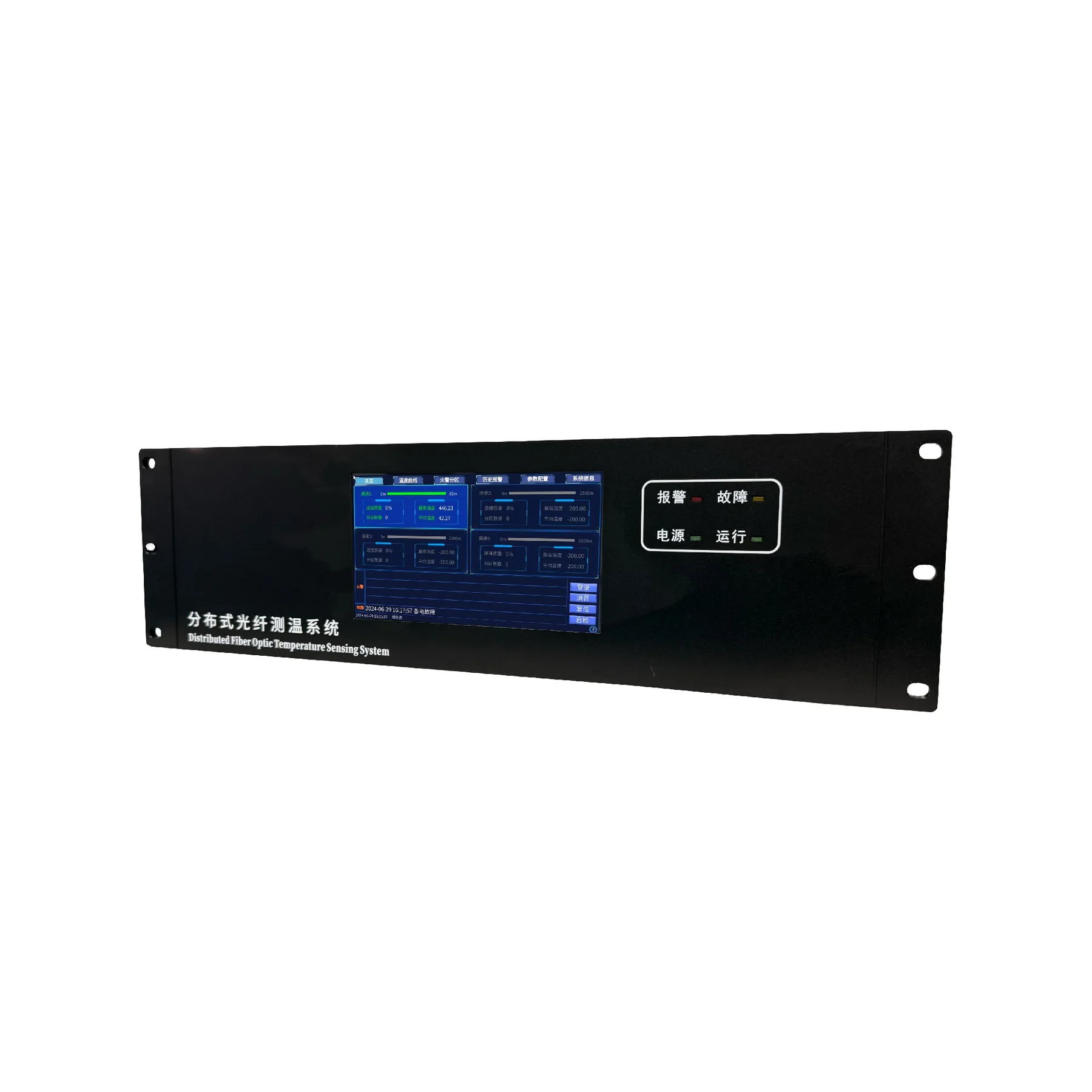

DTS 温度剖面与空间响应实验

基础 DTS 实验可将光纤经过稳定温度区、常温参考区和可控温变区，记录沿线温度剖面。实验设计应保证参考温度具有可比性，明确光缆护套、浸入长度、固定方式和热平衡条件。光纤距离与实验台上的真实位置分别标注，接头、盘留及引出段不应混入被测区段。

空间分辨率、采样间隔和温度精度应分开观察。缩小采样间隔可以让曲线显示更多点，但不能据此推断系统已经分辨同样小的热区。通过改变有效受热长度，并比较温度阶跃响应，学习者可以理解有限空间响应造成的测量平均效应。动态实验还需考虑光缆热惯性与系统测量时间，而不是将二者混为单一响应速度。

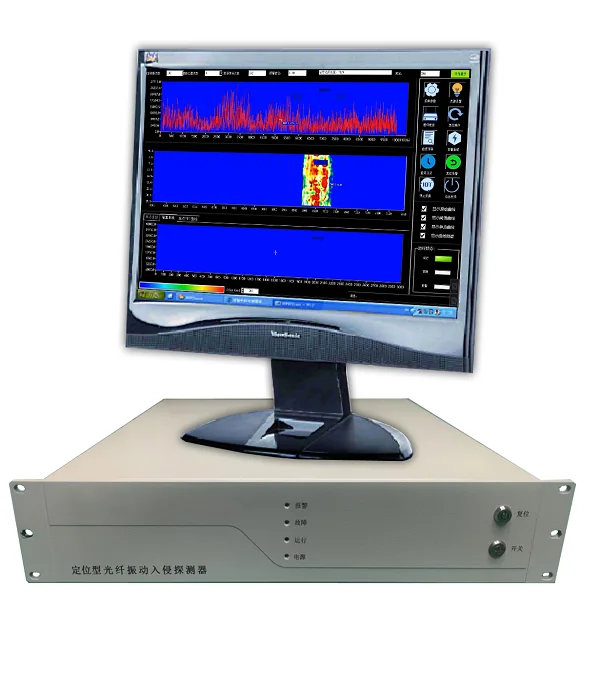

DAS 声振采集与事件分析实验

DAS 模块可围绕已知位置的受控振动建立实验任务，比较不同固定方式、激励频率和背景干扰下的信号。传感光纤应有明确走向和安装记录，激励装置的频率及作用位置能够复核。环境敲击、扬声器或机械振动的演示可以帮助理解响应，但实验记录必须说明激励方式，不能只展示一段看似清晰的瀑布图。

算法实验需要区分信号采集与事件识别。先核对时间轴、空间轴、单位、采样参数和数据格式，再进入滤波、特征提取或分类分析。训练数据和独立验证数据应按事件或实验批次分开，避免把同一事件切片分到两组导致评价偏高。识别结果保留对应波形和实验标签，便于复查错误来源。

BOTDA/BOTDR 与结构应变实验

结构实验宜使用加载条件明确、几何尺寸可测量的试样，记录光纤与结构的连接方式。贴附、埋入和锚固式安装对力传递的影响不同，不能把主机显示的应变直接当作结构任意位置的应变。光纤安装方向、有效长度、粘结区和引出保护应随试样编号一起保存。

布里渊测量存在温度与应变的交叉敏感，实验应设置温度参考或采用适合的补偿与解耦设计。单端和双端测量方式对光路可达性、连接和实验安排的要求不同，选型时提前确认。对于裂缝或局部变形研究，还应评价空间响应与有效传感长度，避免将局部峰值直接等同于裂缝宽度或整体承载能力。

点式光纤传感与多参量对比

FBG、硅光及其他点式光纤传感模块适合围绕明确点位开展温度、振动、压力或其他对应物理量实验。每种传感头的敏感原理、封装和解调条件应独立说明，不因都使用光纤传输就认为可以随意互换。三轴振动传感应标明坐标方向，压力实验应核对介质兼容与过程连接，温度实验应记录热接触条件。

分布式和点式传感的对比实验应选择可比的对象与参考条件。点式传感可能更聚焦局部位置，分布式传感能够形成沿线信息，两者不是简单的优劣替代关系。通过同一实验对象上的多种测量结果，学习者可以分析空间覆盖、安装条件、测量带宽和误差之间的关系，理解工程中为什么需要组合选型。

软件平台、数据接口与开发环境

实验平台的软件层建议区分设备访问、数据记录和研究分析。设备访问负责通道配置和采集控制；数据记录保留实验条件及原始结果；研究分析用于学生作业或科研算法。这样的分层有利于在不随意修改设备底层配置的条件下开展二次处理，也便于在课程结束后恢复实验台。

定制接口需要明确实际传输的数据类型、更新频率、时间戳、单位、异常状态与通信方式。若需要 Python、MATLAB 或其他分析环境调用数据，应先确认可提供的协议、接口文档与示例范围，再安排开发。网页界面可用于结果展示，但浏览器能打开曲线并不意味着所有原始采样数据都已经开放。

实验记录与数据可追溯性

每次实验应生成可追溯记录，包括实验编号、设备和软件版本、传感光纤或传感头标识、光路连接、参数配置、环境与激励条件。修改滤波、平均时间、标定或补偿参数时，应保存修改原因及前后版本。结果图表同时说明横纵轴、单位、采集范围和处理方法，避免脱离实验条件展示单个漂亮曲线。

数据保存策略需要考虑课程批次与科研周期。教学数据可按班级和实验任务归档，科研数据按试样、工况和处理版本组织。原始数据与派生结果分开保存，处理脚本或计算过程一并记录。对无法判断或质量不足的测段进行标注，不用插值或平滑掩盖断纤、饱和或失去耦合的问题。

仪器定制与配套软件的交付边界

定制工作应形成清晰的技术任务书，分别说明光学解调、传感封装、通道、机械结构、采集方式、软件功能及对外接口。研究目标可以具有探索性，但交付验收需要可执行的条件。尚待验证的研究效果与可交付的仪器功能应分开写，不将科研假设直接写成设备保证指标。

软件开发需求宜使用真实数据样本和操作场景描述，例如指定通道数据获取、试验过程记录、结果导出或算法插件接口。需求变更要记录对采集、存储和测试的影响，明确版本更新和维护方式。与既有仪器或第三方平台协同时，双方共同核对接口边界及联调责任。

安全、权限与设备保护

教学环境中人员流动较多，应建立光纤端面、激光安全、电气连接、热源、机械加载和压力装置的操作要求。不得直视光纤端面，不在未确认安全条件时插拔或拆开设备。热实验、结构加载和压力实验均应使用相应防护，由具备能力的人员组织实施。传感光纤无源不意味着整个实验台没有电、热或机械风险。

设备管理权限与数据浏览权限适当分离，实验结束后检查采集状态、热源和激励装置，恢复已确认的配置。教学网络与公共网络的接入边界应明确，远程访问采用授权方式。登录信息不写入公开课程页面，配置备份与恢复由负责人员管理，减少误操作影响后续实验。

验收组织与分期扩展

验收以双方确认的实验任务为主线，从传感对象到解调、数据记录和结果呈现逐项检查。温度模块验证参考条件和空间响应，声振模块验证受控事件与位置对应，应变模块验证加载及温度补偿，点式模块验证标定、方向或量程配置。除正常采集外，也应观察光路断开、网络中断及权限不足时的提示。

分期建设可以先覆盖基础测温或声振实验，再增加结构与点式模块。预留内容应具体到机架、光纤接口、数据容量和软件对接，而不是笼统写为无限扩展。后续增加模块时重新确认实验对象与接口，保留各阶段的配置和验收记录，保证早期课程能够继续使用。

建设成果与应用延伸

一套可持续使用的实验平台，应让教师能够组织重复实验，让学生能够解释测量结果，让研究人员能够追溯数据条件。评价重点包括实验任务是否完整、数据是否可复核、操作是否安全、版本是否清晰，以及后续增加课题时是否有明确接口。平台图像和演示曲线用于教学展示，科研结论仍需经过相应实验和分析。

实验积累可以进一步连接工程应用，例如将电缆热点实验与能源电力场景关联，将受控振动实验与管线防外破关联，将结构加载实验与桥梁监测关联。但实验台结果迁移到现场之前，应重新评价距离、耦合、背景噪声和安装环境。通过这样的过程，课程训练与实际应用之间形成可解释、可验证的联系。
